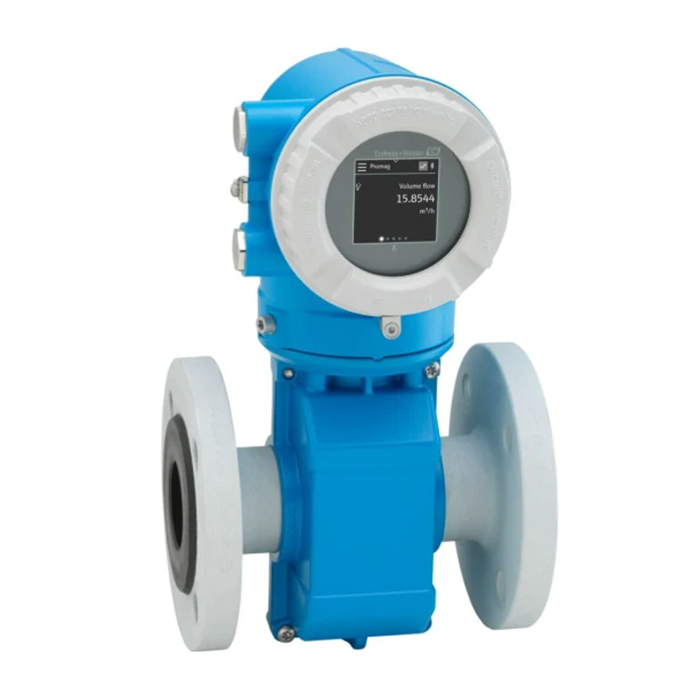

CAUDALÍMETRO ELECTROMAGNÉTICO PROLINE PROMAG D 10 (copia)
Caudalímetro electromagnético robusto y preciso
para agua potable y aguas residuales, con verificación integrada y manejo sencillo.
| MARCA: ENDRESS + HAUSER |
| Instrumentación: Caudalímetros |
El Proline Promag W 10 es un caudalímetro electromagnético diseñado para la medición fiable de caudal en aplicaciones de agua potable y aguas residuales. Su concepto operativo intuitivo, junto con la tecnología Heartbeat integrada, garantiza mediciones estables, verificación en servicio y una alta disponibilidad de planta.
Está especialmente indicado para tareas de medición básicas y exigentes, como entradas de agua bruta, redes de distribución, estaciones de bombeo y sistemas de tratamiento municipal e industrial.
Características técnicas
Principio de medición: Electromagnético
Variables medidas: Caudal volumétrico, caudal másico, conductividad
Error de medición máx.: ±0,5 % del valor medido
± 1 mm/s
Rango de medición: 0,5 m³/h a 263.000 m³/h
Diámetro nominal: DN 25 a DN 3000
Presión máxima de proceso: PN 40 / Clase 300
Material de electrodos: 1.4435 (316L), aleación C22
Salidas: 4–20 mA HART, pulsos/frecuencia/conmutación, Modbus RS485
Ventajas clave
Precisión: Medición estable incluso sin tramos rectos de entrada (0 × DN)
Fiabilidad: Tecnología Heartbeat para verificación integrada sin desmontaje
Usabilidad: Configuración sencilla mediante pantalla táctil o app SmartBlue
Resistencia: Protección anticorrosión conforme
a EN ISO 12944
Flexibilidad: Disponible en versión compacta o remota
Certificación: Apto para agua potable
con homologaciones internacionales
Compatibilidad
Compatibilidad: Apto para líquidos conductivos
como agua potable, agua industrial y aguas residuales. Compatible con instalaciones enterradas, sumergidas
y ambientes agresivos.
Almacenamiento:
- Conservar en su embalaje original
- Almacenar en lugar seco y protegido
- Temperatura recomendada: –20 a +60 °C
-
Evitar exposición prolongada a humedad, polvo
o radiación solar directa
Vida útil estimada: superior a 10 años en condiciones normales de operación.
Aplicaciones
- Medición de caudal en redes de agua potable
- Tratamiento de aguas residuales
- Instalaciones de agua municipal
- Sistemas de agua industrial y de proceso
- Plantas con limitación de espacio de montaje
- Instalaciones con tuberías de plástico
Modo de aplicación
- Ubicación: Instalar en un tramo con tubería siempre llena y sin bolsas de aire.
- Montaje: Colocar el sensor respetando la dirección de flujo y sin tensiones mecánicas.
- Tierra: Realizar la puesta a tierra/equipotencialidad según la instalación.
- Conexiones: Conectar alimentación y salidas (p. ej., 4–20 mA HART / Modbus) según esquema del fabricante.
- Configuración y verificación: Parametrizar el equipo (DN, unidades, salidas) y validar lectura; activar Heartbeat si aplica.
Precauciones de uso
- Asegurar que el fluido sea eléctricamente conductivo.
- Respetar los rangos de temperatura y presión del revestimiento seleccionado.
- Garantizar una correcta conexión a tierra del sistema para evitar errores de medición.
Tabla comparativa – Caudalímetros electromagnéticos Proline Promag
| Modelo | Aplicación principal | DN disponibles | Precisión estándar | Temp. máx. del fluido | Presión máx. | Protección | Comunicaciones | Característica diferencial |
|---|---|---|---|---|---|---|---|---|
| Promag D 10 | Agua potable y aplicaciones básicas | DN 25–100 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67 | HART, Modbus | Diseño wafer compacto y económico |
| Promag W 10 | Agua potable y aguas residuales | DN 25–3000 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, Modbus | Especialista en agua con instalación enterrada |
| Promag W 300 | Agua y aguas residuales exigentes | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, PROFINET, Ethernet/IP | Alta conectividad y seguridad funcional |
| Promag W 400 | Agua y aguas residuales estándar-avanzadas | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, Ethernet/IP | Servidor web integrado y operación táctil |
| Promag P 300 | Procesos químicos y fluidos corrosivos | DN 15–600 | ±0,5 % / ±0,2 % opc. | hasta 180 °C | PN 40 | IP66/67 | HART, PROFIBUS, FF, PROFINET, OPC-UA | Revestimientos PFA/PTFE y electrodos especiales |
Preguntas frecuentes (FAQ)
¿Necesita tramos rectos de entrada?
No. Mantiene la precisión incluso con 0 × DN de tramo recto.
¿Se puede instalar bajo tierra
o sumergido?
Sí, con la versión IP68 y protección anticorrosión adecuada.
¿Cómo se configura el equipo?
Mediante pantalla táctil integrada
o desde dispositivos móviles
con la app SmartBlue.
