MEDIDOR POR RADAR FMR10 (copia)
Ref. Proveedor:
Medidor de nivel por radar sin contacto, compacto
y robusto, para líquidos y sólidos en aplicaciones
de agua, aguas residuales y servicios industriales.
| MARCA: ENDRESS + HAUSER |
| Instrumentación: Medidores |

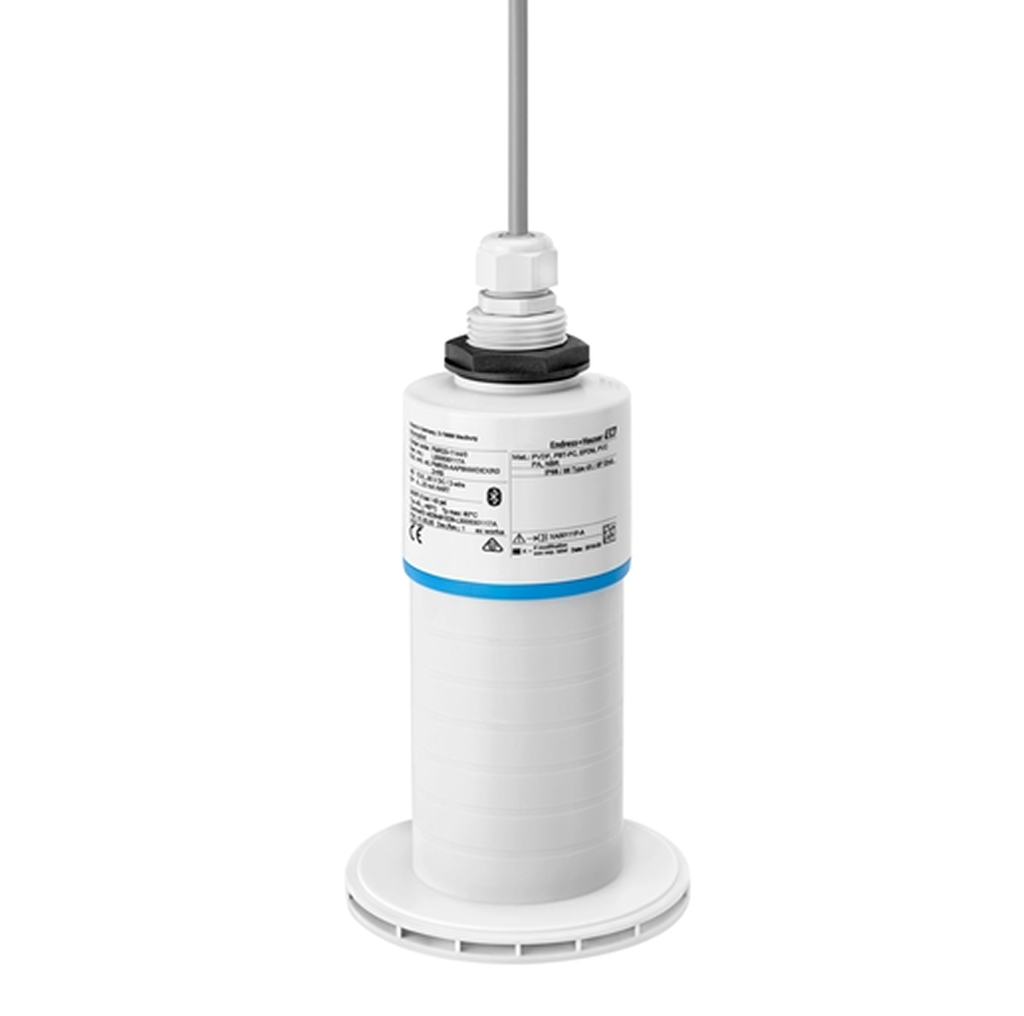

El Micropilot FMR20 es un medidor de nivel por radar sin contacto para la medición continua de líquidos y sólidos, especialmente diseñado para aplicaciones de agua, aguas residuales y servicios auxiliares en todas las industrias. Funciona según el principio de Tiempo de Vuelo (Time-of-Flight) utilizando radar en banda K, lo que garantiza una medición fiable e independiente de la densidad, conductividad o temperatura del medio.
Su diseño compacto, basado en un chip único de radar, lo convierte en una solución óptima para espacios de instalación reducidos. Permite puesta en marcha y diagnóstico tanto mediante HART como de forma inalámbrica a través de Bluetooth® y la aplicación SmartBlue, facilitando la operación incluso en puntos de difícil acceso.
Características técnicas
Principio de medición: Radar (Tiempo de Vuelo, ToF)
Frecuencia: Banda K (~26 GHz)
Tipo de medición: Nivel continuo, sin contacto
Aplicación: Líquidos y sólidos
Comunicación inalámbrica: Bluetooth® (opcional)
Materiales en contacto con el medio: PVDF, PBT
Conexión a proceso:
- Rosca: G 1", NPT 1"; G 1½", NPT 1½"; G 2", NPT 2"
- Brida: UNI DN80 a DN150 (3" a 6")
Grado de protección: IP66 / IP68 – NEMA 4X / 6P
Ventajas clave
Medición sin contacto: Inmune a cambios de densidad, viscosidad o temperatura.
Alta precisión: Exactitud de hasta ±2 mm en líquidos.
Diseño compacto: Ideal para instalaciones con espacio limitado.
Configuración sencilla: Solo tres parámetros principales para la mayoría de aplicaciones.
Acceso remoto: Configuración y diagnóstico inalámbricos mediante Bluetooth® y SmartBlue.
Robustez: Cuerpo completo de PVDF y electrónica encapsulada para uso en exteriores.
Compatibilidad
Compatibilidad: Apto para medición de nivel en líquidos y sólidos en aplicaciones estándar. Compatible con sistemas de automatización mediante 4–20 mA HART, Modbus y con dispositivos móviles mediante Bluetooth® (opcional).
Almacenamiento
- Almacenar en su embalaje original, en lugar seco y protegido.
- Temperatura de almacenamiento: –40 a +80 °C.
- Evitar golpes y exposición prolongada a radiación solar directa.
Vida útil estimada: superior a 8–10 años
en condiciones normales de operación.
Aplicaciones
- Agua potable y aguas residuales
- Canales, balsas, ríos y presas
- Estaciones de bombeo y control de nivel
- Depósitos y tanques de almacenamiento
- Aplicaciones auxiliares en todas las industrias
- Medición de nivel de sólidos a granel en silos y tolvas (aplicaciones simples)
Modo de aplicación

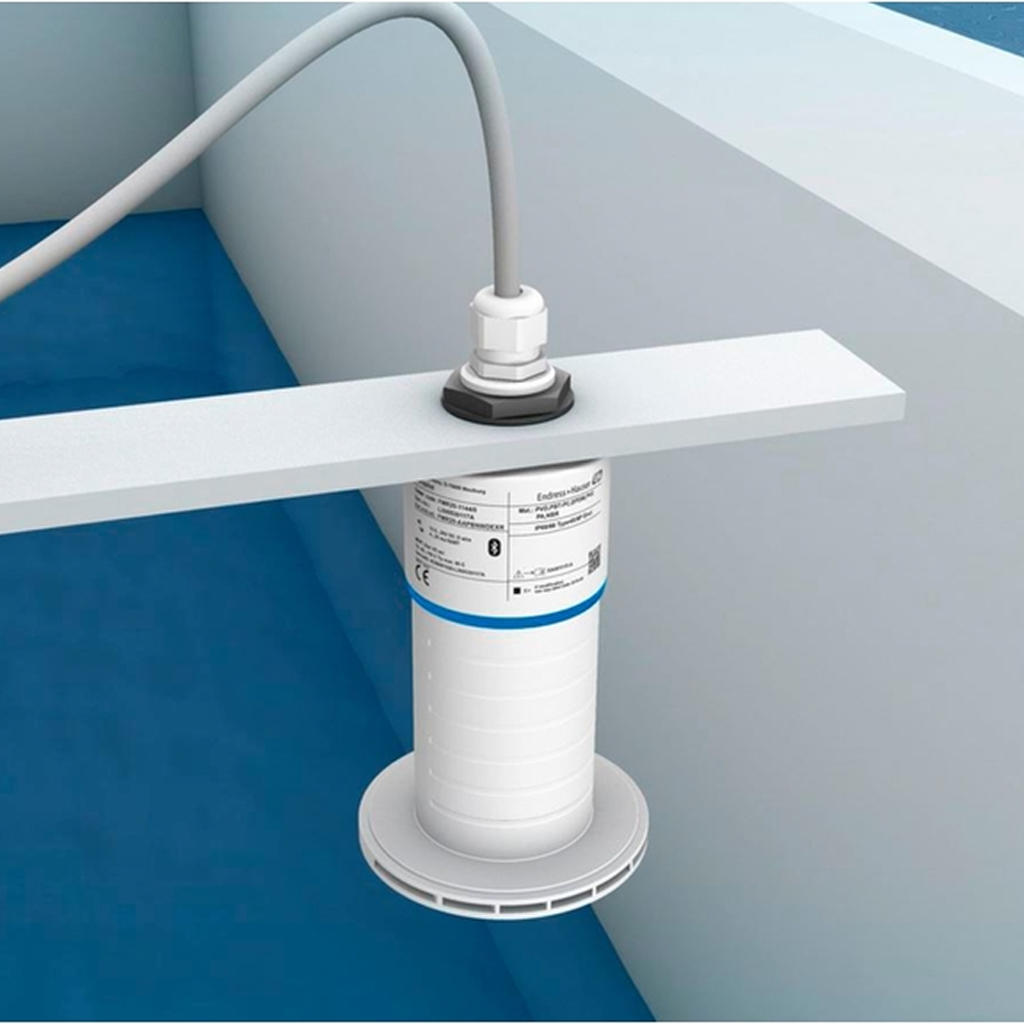

- Instalar el sensor con visión directa a la superficie del producto.
- Seleccionar antena y conexión a proceso adecuadas a la aplicación.
- Conectar alimentación y señal 4–20 mA HART o Modbus.
- Configurar el equipo mediante HART o la aplicación SmartBlue.
- Verificar la lectura de nivel y dejar el equipo en operación continua.
Precauciones de uso
- No superar los límites de temperatura y presión especificados.
- Evitar aplicaciones con espuma intensa, adherencias o turbulencias fuertes.
- No recomendado para productos con constante dieléctrica muy baja (DK < 2) sin evaluación previa.
- Para aplicaciones críticas, considerar modelos superiores de la gama Micropilot.
Preguntas frecuentes (FAQ)
¿Qué diferencia al FMR20
del FMR10?
El FMR20 ofrece mayor alcance, mayor precisión y opción
de medición en sólidos, además
de más opciones de montaje.
¿Cómo se configura el equipo?
Mediante HART o de forma inalámbrica con Bluetooth®
y la app SmartBlue.
¿Cuándo no es recomendable este modelo?
En productos con mala reflexión, fuerte acumulación, espuma intensa o DK muy bajo; en esos casos
se recomiendan sensores de gama superior.
