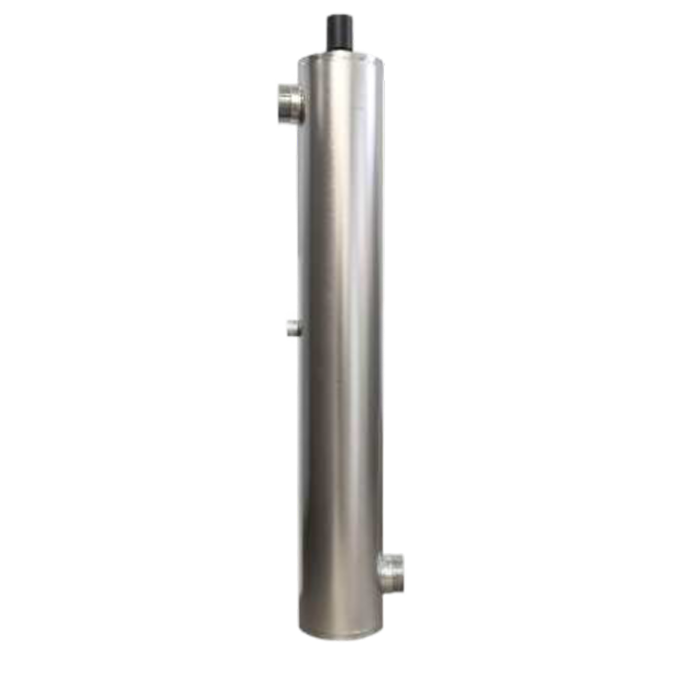

676.17 €REACTOR ACERO INOX PISCINAS PANEL LED 11
Esterilizador UV-C de 40 W para piscinas privadas, fabricado en acero inoxidable AISI 316.
Alta eficiencia en desinfección y reducción del uso de cloro.
| Esterilizadores UV: Para piscinas |
| MARCA: SATEPA |
Los esterilizadores UV de la Serie POOL están diseñados para la desinfección del agua en piscinas y spas mediante radiación UV-C a 254 nm. La desinfección se realiza sin dosificación química directa y sin formación de subproductos irritantes. El sistema inactiva bacterias, virus y algas presentes en el circuito de recirculación.
Cada unidad incorpora una o dos lámparas de baja presión, alta eficiencia, alojadas en fundas de cuarzo de alta calidad. Las lámparas ofrecen una vida útil de 9.000 horas y garantizan una dosis inicial de 30.000 µW·s/cm² en el caudal nominal de cada modelo.
El reactor está fabricado en acero inoxidable AISI 316 (EN 1.4401), con presión máxima de trabajo de 10 bar. La geometría en “Z” y las conexiones roscadas de 1 ½″ facilitan la instalación en línea, tanto en posición vertical como horizontal, dentro de la sala técnica.
El control electrónico se gestiona mediante las unidades LED POOL (L11-POOL y L16-POOL) o UV³ con pantalla LCD (L22-POOL). Estos controladores supervisan el estado de las lámparas, contabilizan las horas de servicio y emiten alarmas acústicas y visuales en caso de fallo o fin de vida. Incluyen entrada de interruptor de flujo para activar las lámparas solo con circulación de agua. En la versión UV³ se dispone, además, de relé para electroválvula, contador total de horas del sistema y gestión de fin de vida individual de lámpara.
El uso continuado del sistema reduce las cloraminas y el cloro combinado en el agua, disminuyendo olores y molestias oculares y cutáneas, y mejorando la calidad del baño.
Características
técnicas
Ventajas
clave
Compatibilidad
y almacenamiento
Material del reactor: Acero inoxidable AISI 316 (EN 1.4401)
Fundas: Cuarzo puro de alta transparencia
Dosis UV inicial: 30.000 µW·s/cm².
Voltaje de funcionamiento: 230 Vac ± 10 %
Vida útil de lámpara: 9.000 horas
Grado de protección: IP 54 ( IP 65 opcional )
Instalación: Vertical u horizontal
Forma del reactor: Configuración en “Z” compacta
Cumplimiento normativo: EN 10217-7
Tipo de lámpara: UV-C de baja presión, vapor de mercurio
Balasto electrónico: Monolámpara o bilámpara según modelo
Sensor de radiación y temperatura: Opcional
Entrada de interruptor de flujo: Sí, con encendido automático en presencia de caudal
Alarmas: Sonora y visual para fallo o fin de vida de lámpara
Desinfección eficaz y constante, eliminando bacterias, virus y algas sin alterar el equilibrio químico del agua.
Reducción del uso de cloro y eliminación de cloraminas, mejorando el confort de baño.
Construcción robusta en AISI 316, resistente a la corrosión y adecuada para aguas tratadas o ligeramente salinas.
Control electrónico avanzado, con alarmas de estado, contador de horas y gestión de flujo.
Mantenimiento sencillo, con acceso rápido a fundas y lámparas sin necesidad de desmontaje completo.
Compatible con tuberías de PVC, PP, PE o acero inoxidable mediante adaptadores estándar de 1 ½″.
Integrable en sistemas de filtración y recirculación de piscinas o spas.
Almacenar en lugar seco, protegido de impactos, radiación solar directa y temperaturas extremas (-10 °C a +50 °C).
Modo de aplicación
- Instalar el esterilizador en línea tras el filtro principal, asegurando el sentido correcto de flujo.
- Conectar el interruptor de flujo y la alimentación eléctrica (230 Vac ± 10 %).
- El equipo activa las lámparas únicamente cuando detecta caudal de agua.
- Verificar la limpieza de las fundas de cuarzo y reemplazar las lámparas cada 9.000 h o al fin de vida indicado por el controlador.
- Desconectar la alimentación antes de realizar cualquier operación de mantenimiento.
Precauciones de uso
- No mirar directamente la fuente UV-C ni operar el equipo con el reactor abierto.
- Asegurar que el reactor esté lleno de agua antes del encendido.
- Usar exclusivamente repuestos originales SATEPA.
- Revisar anualmente los sellos, el estado eléctrico y la respuesta de alarmas.
- No instalar en zonas con riesgo de heladas sin protección adecuada.
Comparativa de modelos
| Modelo | Caudal nominal (m³/h) | Lámparas UV-C | Potencia total (W) | Ø del reactor (mm) | Conexión hidráulica | Presión máx. | Controlador |
|---|---|---|---|---|---|---|---|
| L11-POOL | 11,0 | 1 × 40 W | 40 | 76 | 1 ½″ rosca macho | 10 bar | LED POOL |
| L16-POOL | 16,0 | 1 × 80 W | 80 | 76 | 1 ½″ rosca macho | 10 bar | LED POOL |
| L22-POOL | 22,0 | 2 × 80 W | 160 | 114 | 1 ½″ rosca macho | 10 bar | UV³ |
Unidad de control LED POOL
- Tipo: fuente de alimentación monolámpara.
- Dimensiones: 160 × 80 × 50 mm.
- Alimentación: 230 Vac ±10 %.
- Absorción eléctrica: 40 W.
- Protección: IP54.
- Indicadores LED: verde, rojo, naranja (estado de lámpara), azul (flujo).
- Alarmas: acústicas para fallo o fin de vida de la lámpara.
- Botón de reinicio de horas de lámpara.
- Entrada para interruptor de flujo (opcional).
- Cables incluidos: 1,5 m (lámpara y alimentación).
