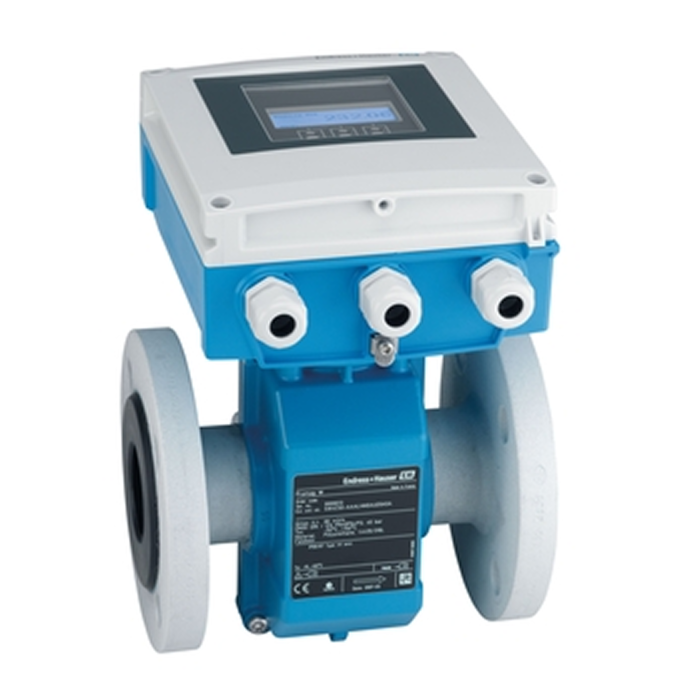

CAUDALÍMETRO ELECTROMAGNÉTICO PROLINE PROMAG W10 (copia)
Caudalímetro electromagnético versátil para agua potable y aguas residuales, con alta precisión,
operación intuitiva y verificación integrada Heartbeat.
| MARCA: ENDRESS + HAUSER |
| Instrumentación: Caudalímetros |
El Proline Promag W 400 es un caudalímetro electromagnético estándar y versátil, diseñado específicamente para la industria del agua potable y de las aguas residuales, tanto en aplicaciones municipales como industriales.
Combina un sensor robusto, preparado para instalaciones subterráneas o sumergidas, con un transmisor avanzado que integra servidor web, operación táctil y tecnología Heartbeat para verificación y diagnóstico sin interrupción del proceso. Su diseño garantiza una medición fiable y estable, incluso con 0 × DN de tramo recto de entrada, sin pérdida de carga.
Características técnicas
Principio de medición: Electromagnético
Variables medidas: Caudal volumétrico, caudal másico, conductividad
Error de medición máx.:
- Estándar: ±0,5 % del valor medido ± 1 mm/s
-
Opcional (Flat Spec): ±0,2 % del valor medido
± 2 mm/s
Rango de medición: 0,5 m³/h a 263.000 m³/h
Diámetros nominales: DN 25 a DN 3000
Presión máxima de proceso: PN 40 / Clase 300 / 20K
Salidas:
- 0/4–20 mA HART (activa)
- Pulsos/frecuencia/conmutación (pasivas)
Grado de protección:
- IP66/67 (estándar)
- IP68 opcional (instalación enterrada o sumergida)
Ventajas clave
Precisión constante: Medición fiable incluso
con 0 × DN de tramo recto.
Disponibilidad: Verificación integrada y detección
de acumulaciones con Heartbeat.
Operación segura: Configuración sin abrir el equipo, mediante control táctil o web.
Robustez: Protección anticorrosión conforme
a EN ISO 12944.
Flexibilidad: Sensor con conexiones fijas o bridas solapadas.
Eficiencia: Medición sin pérdida de carga y sin partes móviles.
Compatibilidad
Compatibilidad: Apto para líquidos conductivos, especialmente agua potable y aguas residuales. Compatible con instalaciones enterradas, subacuáticas y entornos agresivos.
Almacenamiento
- Conservar en su embalaje original, en lugar seco y protegido
-
Temperatura de almacenamiento:
–40 °C a +70 °C. - Evitar golpes, vibraciones y exposición prolongada al sol.
Vida útil estimada: superior a 10 años en condiciones normales de operación.
Aplicaciones
- Redes de agua potable
- Aguas residuales municipales e industriales
- Estaciones de bombeo y captación
- Plantas de tratamiento y depuración
- Medición de agua bruta
- Instalaciones subterráneas o sumergidas
- Aplicaciones estándar con requisitos elevados de fiabilidad
Modo de aplicación
- Instalar en una tubería siempre llena y respetar la dirección de flujo.
- Montar el sensor sin tensiones mecánicas.
- Asegurar una correcta puesta a tierra/equipotencialidad.
- Conectar alimentación y señales según el protocolo seleccionado.
- Parametrizar el equipo y verificar la medición; activar Heartbeat si procede.
Precauciones de uso
- Verificar que el fluido sea eléctricamente conductivo.
- Respetar los límites de presión y temperatura del revestimiento seleccionado.
- Garantizar una puesta a tierra correcta para evitar errores de medición.
- Evitar interferencias electromagnéticas y tensiones mecánicas.
- Desconectar la alimentación antes de cualquier intervención.
Tabla comparativa – Caudalímetros electromagnéticos Proline Promag
| Modelo | Aplicación principal | DN disponibles | Precisión estándar | Temp. máx. del fluido | Presión máx. | Protección | Comunicaciones | Característica diferencial |
|---|---|---|---|---|---|---|---|---|
| Promag D 10 | Agua potable y aplicaciones básicas | DN 25–100 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67 | HART, Modbus | Diseño wafer compacto y económico |
| Promag W 10 | Agua potable y aguas residuales | DN 25–3000 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, Modbus | Especialista en agua con instalación enterrada |
| Promag W 300 | Agua y aguas residuales exigentes | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, PROFINET, Ethernet/IP | Alta conectividad y seguridad funcional |
| Promag W 400 | Agua y aguas residuales estándar-avanzadas | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, Ethernet/IP | Servidor web integrado y operación táctil |
| Promag P 300 | Procesos químicos y fluidos corrosivos | DN 15–600 | ±0,5 % / ±0,2 % opc. | hasta 180 °C | PN 40 | IP66/67 | HART, PROFIBUS, FF, PROFINET, OPC-UA | Revestimientos PFA/PTFE y electrodos especiales |
Preguntas frecuentes (FAQ)
¿Qué opciones de comunicación ofrece?
HART, PROFIBUS DP y EtherNet/IP
¿Qué aporta la tecnología Heartbeat?
Permite la verificación del equipo
sin desmontaje, mejorando
la disponibilidad y la trazabilidad.
¿Puede instalarse enterrado
o sumergido?
Sí, con la versión IP68
y la protección anticorrosión adecuada.
