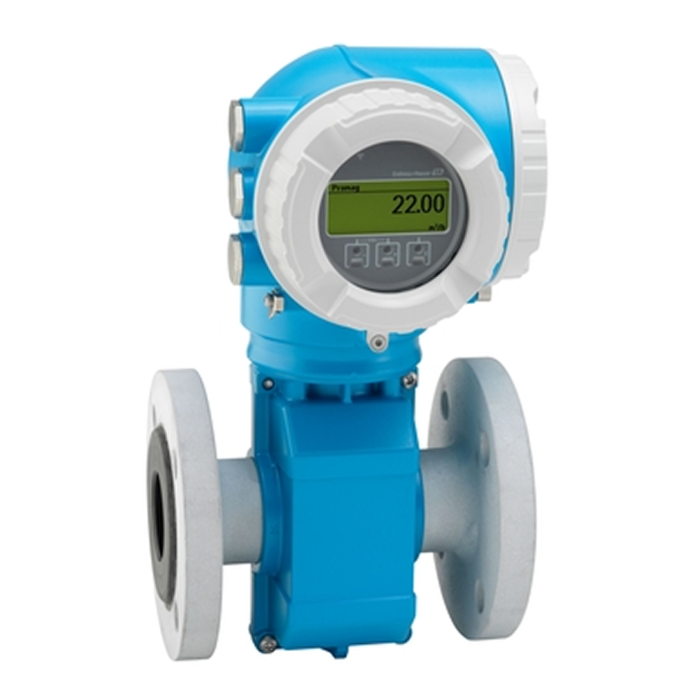

CAUDALÍMETRO ELECTROMAGNÉTICO PROLINE PROMAG W300
Ref. Proveedor:
Caudalímetro electromagnético avanzado para agua potable y aguas residuales, con alta precisión, comunicaciones industriales y verificación integrada Heartbeat.
| Marca: ENDRESS + HAUSER |
| Instrumentación: Caudalímetros |
El Proline Promag W 300 es un caudalímetro electromagnético de altas prestaciones, diseñado como especialista para aplicaciones exigentes de agua potable y aguas residuales, tanto municipales como industriales. Incorpora un transmisor compacto de fácil acceso, opciones avanzadas de comunicación y tecnología Heartbeat para verificación integrada sin desmontaje, garantizando una medición fiable y disponibilidad elevada de planta.
Su diseño robusto, la protección anticorrosión conforme a EN ISO 12944 y la posibilidad de instalación subterránea o sumergida lo convierten en una solución idónea para entornos severos.
Características técnicas
Principio de medición: Electromagnético
Variables medidas: Caudal volumétrico, caudal másico, conductividad
Error de medición máx.:
- Estándar: ±0,5 % del valor medido ± 1 mm/s
- Opcional: ±0,2 % del valor medido ± 2 mm/s (Flat Spec)
Rango de medición: 0,5 m³/h a 263.000 m³/h
Diámetros nominales: DN 25 a DN 3000
Presión máxima de proceso: PN 40 / Clase 300 / 20K
Grado de protección: IP66/67 (estándar), IP68 opcional
Comunicación digital: HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, Ethernet/IP, OPC-UA
Ventajas
Precisión: Medición estable incluso con 0 × DN
de tramo recto de entrada.
Fiabilidad: Diseño robusto para aplicaciones severas
y uso continuo.
Disponibilidad: Verificación integrada sin interrupción del proceso.
Integración: Amplia conectividad industrial y E/S configurables.
Resistencia: Protección anticorrosión
para instalaciones enterradas o sumergidas.
Flexibilidad: Sensor con conexiones fijas o bridas solapadas.
Compatibilidad
Compatibilidad: Apto para líquidos conductivos, especialmente agua potable y aguas residuales. Compatible con instalación enterrada, sumergida
y en ambientes agresivos.
Almacenamiento:
-
Conservar en su embalaje original, en lugar seco
y protegido. -
Temperatura de almacenamiento recomendada:
–40 °C a +70 °C. - Evitar golpes, vibraciones y exposición prolongada a la radiación solar.
Vida útil estimada: superior a 10 años en condiciones normales de operación.
Aplicaciones
- Redes de agua potable
- Aguas residuales municipales e industriales
- Estaciones de bombeo y captación
- Plantas de tratamiento y depuración
- Medición de agua bruta
- Instalaciones subterráneas o sumergidas
- Entornos con condiciones de proceso exigentes
Modo de aplicación
- Instalar en una tubería siempre llena y respetar la dirección de flujo.
- Montar el sensor sin tensiones mecánicas en bridas o tubería.
- Realizar la correcta puesta a tierra/equipotencialidad.
- Conectar alimentación y señales según el protocolo seleccionado.
- Parametrizar el equipo y verificar la medición; activar Heartbeat si procede.
Precauciones de uso
- Verificar que el fluido sea conductivo y compatible con revestimiento/electrodos.
- Respetar límites de presión y temperatura del equipo y del revestimiento.
- Asegurar puesta a tierra correcta y montaje sin tensiones mecánicas.
- Evitar interferencias EMI separando cableado de señal y potencia.
- Desconectar alimentación antes de mantenimiento y seguir el procedimiento del fabricante.
Tabla comparativa – Caudalímetros electromagnéticos Proline Promag
| Modelo | Aplicación principal | DN disponibles | Precisión estándar | Temp. máx. del fluido | Presión máx. | Protección | Comunicaciones | Característica diferencial |
|---|---|---|---|---|---|---|---|---|
| Promag D 10 | Agua potable y aplicaciones básicas | DN 25–100 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67 | HART, Modbus | Diseño wafer compacto y económico |
| Promag W 10 | Agua potable y aguas residuales | DN 25–3000 | ±0,5 % v.m. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, Modbus | Especialista en agua con instalación enterrada |
| Promag W 300 | Agua y aguas residuales exigentes | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, PROFINET, Ethernet/IP | Alta conectividad y seguridad funcional |
| Promag W 400 | Agua y aguas residuales estándar-avanzadas | DN 25–3000 | ±0,5 % / ±0,2 % opc. | hasta 90 °C | PN 40 | IP66/67, IP68 opc. | HART, PROFIBUS, Ethernet/IP | Servidor web integrado y operación táctil |
| Promag P 300 | Procesos químicos y fluidos corrosivos | DN 15–600 | ±0,5 % / ±0,2 % opc. | hasta 180 °C | PN 40 | IP66/67 | HART, PROFIBUS, FF, PROFINET, OPC-UA | Revestimientos PFA/PTFE y electrodos especiales |
Preguntas frecuentes (FAQ)
¿Puede instalarse bajo tierra
o sumergido?
Sí, con la versión IP68 y protección anticorrosión adecuada.
¿Qué aporta la tecnología Heartbeat?
Permite la verificación
de la medición sin desmontaje, mejorando la disponibilidad
y la trazabilidad.
¿Qué opciones de comunicación ofrece?
Incluye HART, PROFIBUS, Modbus, PROFINET, Ethernet/IP y OPC-UA, entre otras.
